CABINES DE
PINTURA
Fornecemos soluções completas para a preparação, captação e retenção de particulados em sistemas para aplicação de pintura líquida ou em pó. Os equipamentos são construídos com o mais alto padrão tecnológico, aliando menor custo operacional e maior qualidade ao produto final.
Cabines de
Pintura a Pó
- CPPE AC PVC: cabines com corpo em PVC antiestático, combinando as mais novas tecnologias de pintura para garantir alto rendimento e agilidade na troca de cor
- CPPE AC: cabines com sistema de recuperação do pó contando com ciclone, para trocas de cor facilitadas
- CPPE AR: cabines com alta eficiência de recuperação de pó, indicadas para aplicações com cor fixa
- CPPE Flex / CI3F: cabines enxutas, que garantem flexibilidade e facilidade para a pintura de peças de pequeno porte
Coletor de Pó
- Coleta os finos de tinta, impedindo que o pó vá para o ambiente
- Filtragem dupla, garantindo a retenção
- Limpeza automática de filtros
- Maior rendimento: É possível utilizar 100% da potência específica disponível dos ventiladores e seus motores
- Facilita o descarte de finos de tinta de diferentes cores
Ciclone - Separa o overspray em partículas úteis para aplicação, que são reutilizadas, e finos de tinta, que são descartados no coletor
- Peneiramento automático, com acionamento pneumático
- Conjunto de válvulas VPC que realizam a dosagem contínua do pó coletado para a central
- Painel de comando intuitivo e de fácil operação
Corpo da Cabine - Construção em PVC antiestático, garante que a tinta não seja aderida às paredes, permitindo uma rápida limpeza
- Sistema de limpeza automática do piso por ar comprimido, direcionando o pó para o circuito de recuperação
- Saídas de exaustão localizadas na laterais, evitando que o fluxo de ar interfira na aplicação.
- Plataforma ergonômica para retoque manual
Central de Pó - Responsável pelo gerenciamento de pó novo e pó recuperado
- Agilidade na troca de cor com ergonomia no reabastecimento de tinta
- Sistema de exaustão incorporado para evitar a contaminação na troca de cor
- Sistema de retro-limpeza automática das pistolas
- Painel de controle intuitivo – Touch Screen
O principal destaque entre as cabines de pintura produzidas pela Erzinger, é o modelo com construção em PVC. A estrutura inovadora dessa nova cabine possibilita trocas rápidas de cor, melhor qualidade no acabamento, mais economia e maior eficiência na aplicação. O PVC é um material isolante que possui características antiestáticas, o que faz com que as partículas de tinta não sejam atraídas pelas partes construtivas do equipamento, evitando aderência nas paredes e piso.
Esta característica promove uma redução significativa de tinta em recirculação no sistema, melhorando a relação de tinta recuperada x virgem, diminuindo a contaminação e facilitando uma camada homogênea. O resultado é alguns milhares de reais economizados no ano apenas no consumo de tinta.
Além disso, o conceito construtivo de saídas para exaustão lateral traz a esta nova geração de equipamento alta performance na aplicação e baixíssima quebra de partículas de tinta. Economia de peças de desgaste dos aplicadores são fortemente observados neste conceito, pois o fluxo de ar nos pontos certos permite uma aplicação com menos ar comprimido.
Funcionamento
Overspray Todo o excesso de tinta pó que não é efetivamente transferida para a peça é coletada pelo sistema de exaustão da cabina de pintura. A razão do volume de pó aplicado x volume de pó coletado pela cabina é chamado “Eficiência de Aplicação ou Transferência”.
Ciclone
O overspray coletado pelo sistema de exaustão é separado pelo princípio de funcionamento do ciclone, uma separação gravitacional, dividindo o overspray em partículas grandes (úteis para aplicação) e partícula finas (não úteis para aplicação).
Central de Pó Reservatório de tinta onde se deposita o pó recuperado que é útil à aplicação. Uma unidade de monitoração do nível de pó automaticamente dispara um alarme quando a quantidade de pó no reservatório atinge um baixo nível e necessita reabastecimento.
Finos de Pó As partículas leves não úteis para aplicação são destinados para o coletor de pó, que irá filtrar o pó evitando que entre em suspensão para fora da cabina. O sistema de coletor atua com filtros cartuchos e filtros placas, direcionando os finos para descarte.
Cabines de
Pintura Líquida
Entre os conceitos de Cabine de Pintura Líquida destacam-se as do tipo Via Seca (CPVS), que utilizam filtros de papel descartáveis, as do tipo Via Úmida / Cortina D’Água (CPCA), que combinam alta produtividade e a utilização racional de água.
Nos projetos de alto grau de limpeza e risco de contaminação a Erzinger fornece salas limpas enclausuradas para tratamento e controle de limpeza, temperatura e umidade do ar no ambiente de pintura.
Em conformidade com as tendências mundiais de soluções ecologicamente corretas, as cabinas Erzinger possuem ótima exaustão, baixo consumo de energia e redução máxima do nível de overspray.
Módulos CPVS e CPCA A Erzinger trabalha com dois tipos de cabine para pintura líquida:
- CPVS: cabine de pintura via seca, utiliza filtros para captar as partículas do overspray.

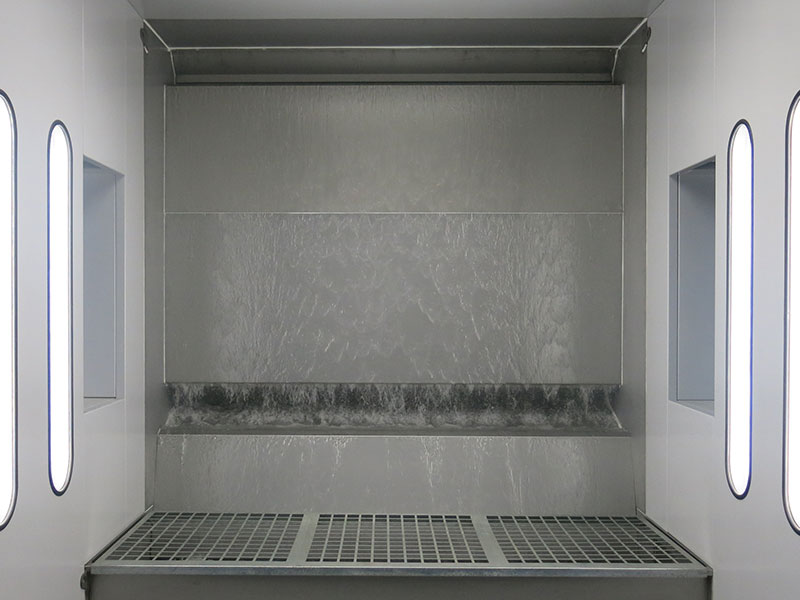

- CPCA: tem como principal meio de filtragem uma cortina d’água.
Filtros para pintura líquida Os filtros instalados nas cabines de pintura Erzinger são projetados para capturar qualquer partícula líquida ou sólida contida no fluxo de ar. Todos os filtros são fabricados na Alemanha, seguindo normas EPA, BACT, ASHRAE, VOC2010 e NFPA que atendem as regulamentações nacionais de todos os países importadores.
Sistema de insuflamento Esse sistema de exaustão tem como função criar um ambiente limpo e isento de partículas contaminantes, assim não temos o risco de contaminar peças com partículas que se dispersam pelo ar.
Abertura automática de portas
Para tornar o sistema ainda mais eficiente, as portas das cabines se fecham automaticamente após a passagem das peças, com isso não há risco de ficar nenhuma fresta na cabine que possa jogar contaminantes para a atmosfera.
